7904A

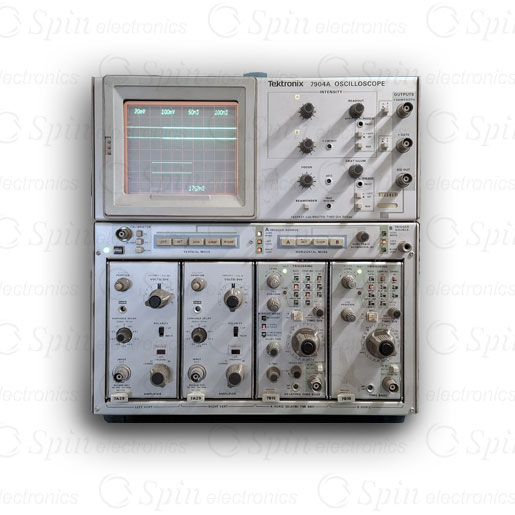

Il Tektronix 7904A è un mainframe per oscilloscopi della serie 7000, introdotto nel 1984 come evoluzione del modello precedente 7904 del 1971. Grazie all'adozione di circuiti integrati sviluppati per il 7104, offre una larghezza di banda di 500 MHz con una velocità di sweep calibrato fino a 500 ps/div. Dotato di quattro alloggiamenti, permette l'integrazione di amplificatori e basi temporali specifiche, e in questa configurazione è già equipaggiato con due moduli 7A29, che garantiscono un'ampia larghezza di banda verticale, e le basi tempi 7B15 e 7B10, ottimizzate per sweep ultra-rapidi.

Il sistema presenta una tensione di accelerazione del CRT di 24 kV, con opzioni di fosforo P31 (verde) e P11 (blu). Le funzionalità includono una linea di ritardo Y da 65 ns, un cablaggio coassiale 50 Ω, e un segnale completamente differenziale. Tra le differenze principali rispetto al 7904, il modello A introduce una ventola nell'alimentatore SMPS, elimina il connettore del telecomando posteriore e offre una modalità di lettura a impulsi sincronizzata con lo sweep, migliorando la stabilità della visualizzazione.

Le specifiche del 7904A, combinate con la presenza dei moduli 7A29, 7A29, 7B15 e 7B10, lo rendono una scelta ottimale per applicazioni di alta frequenza e analisi di segnali rapidi, garantendo una risposta efficace e un'ampia gamma di opzioni per la configurazione e l'espansione.
